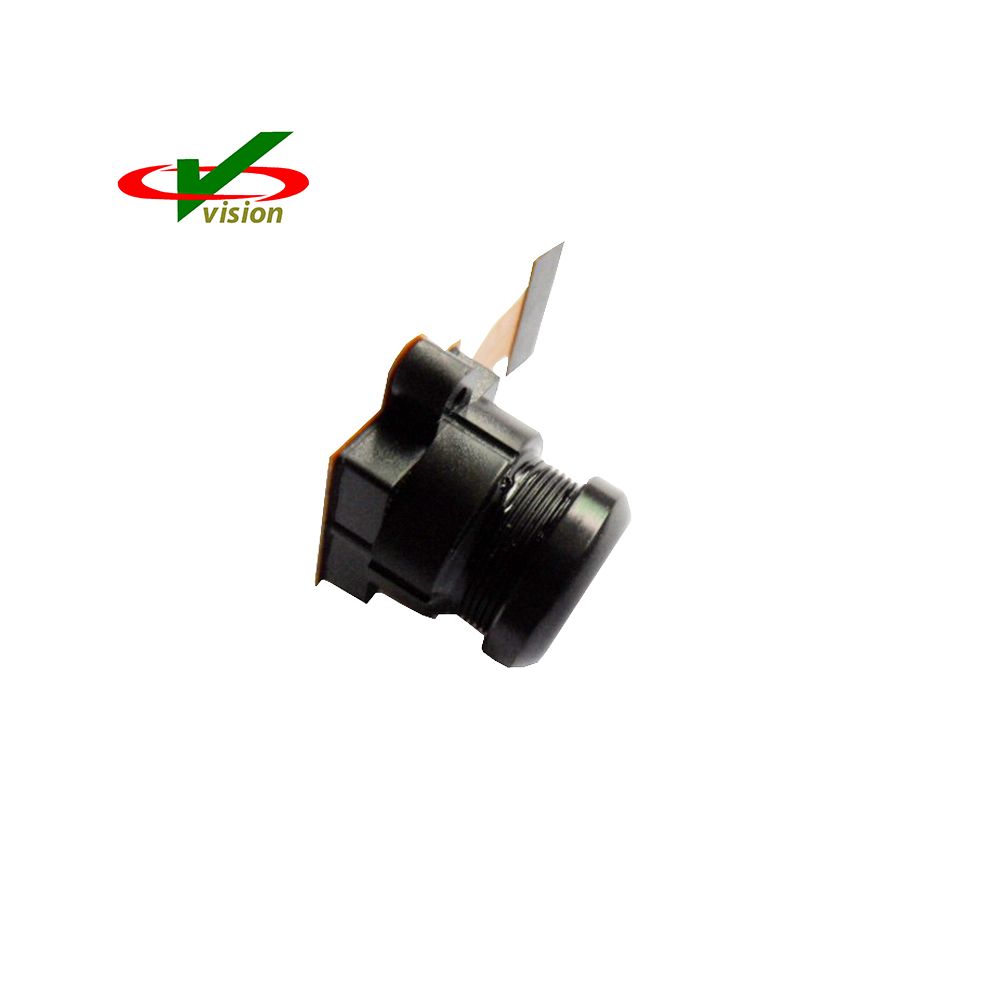

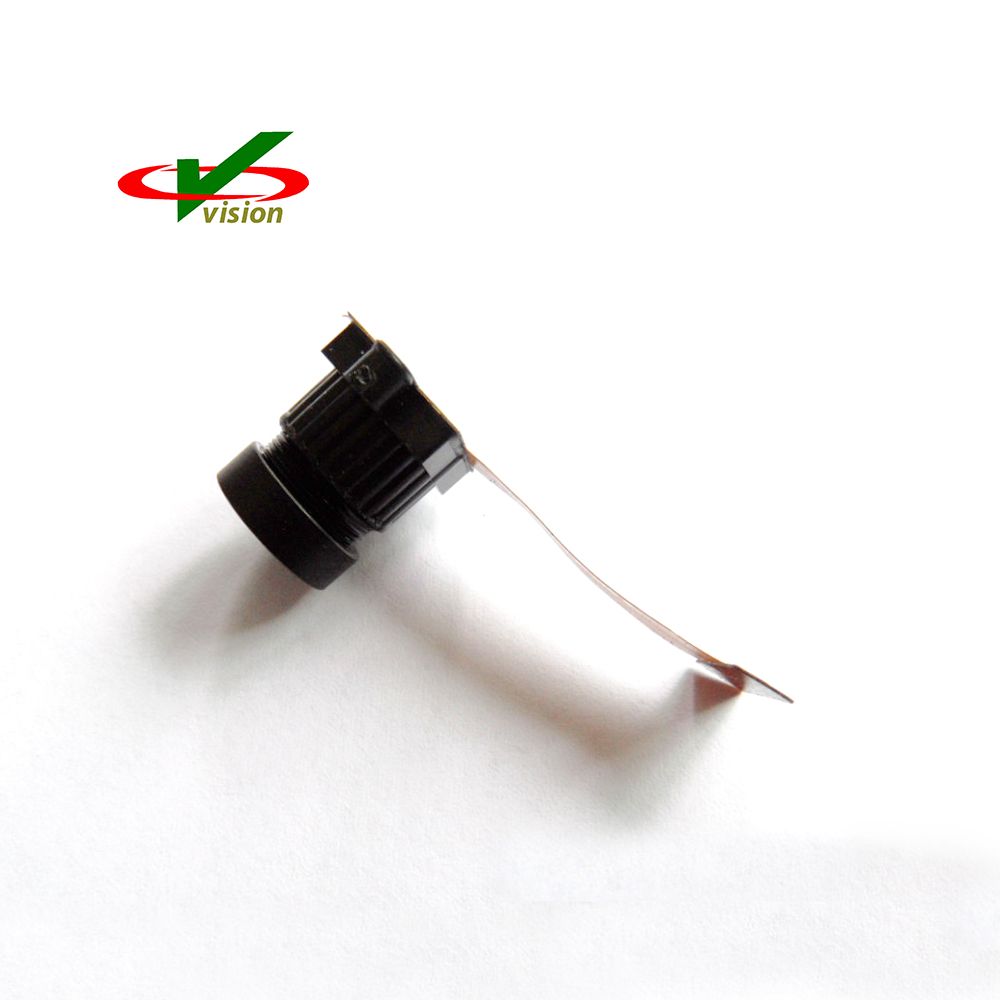

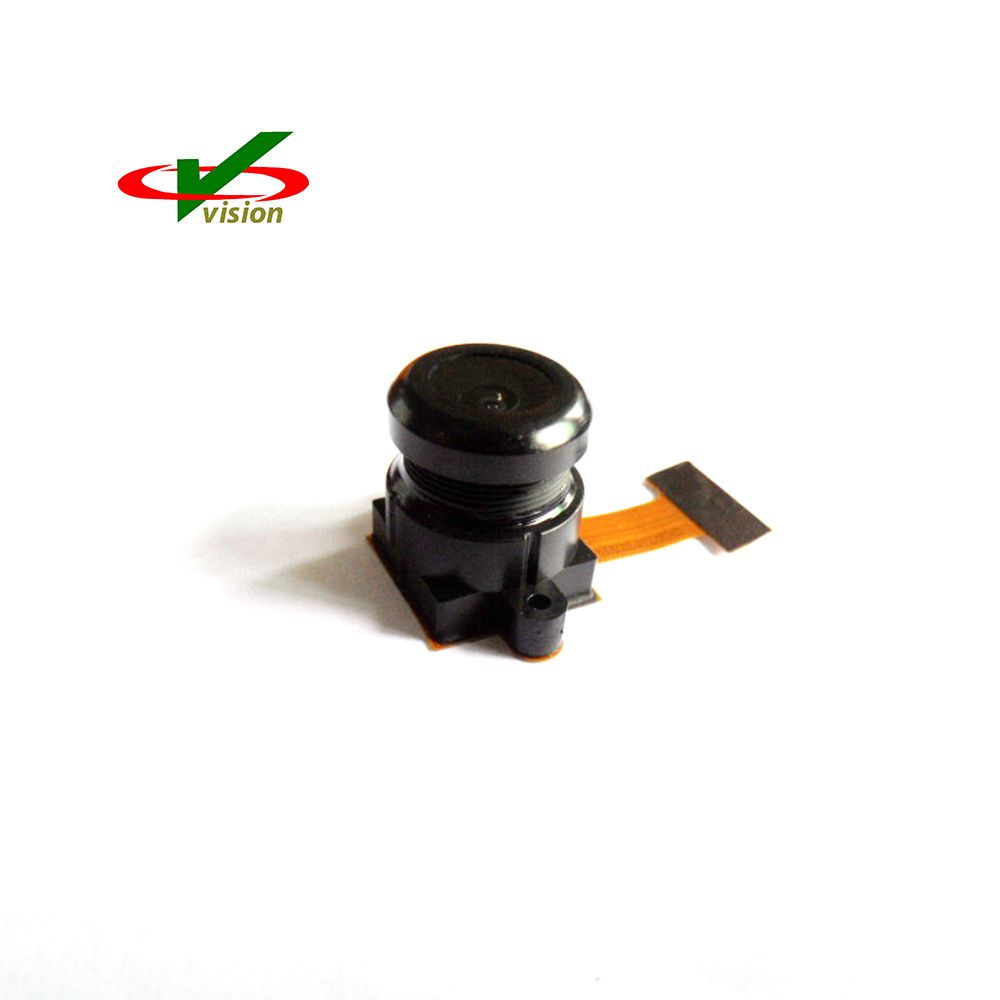

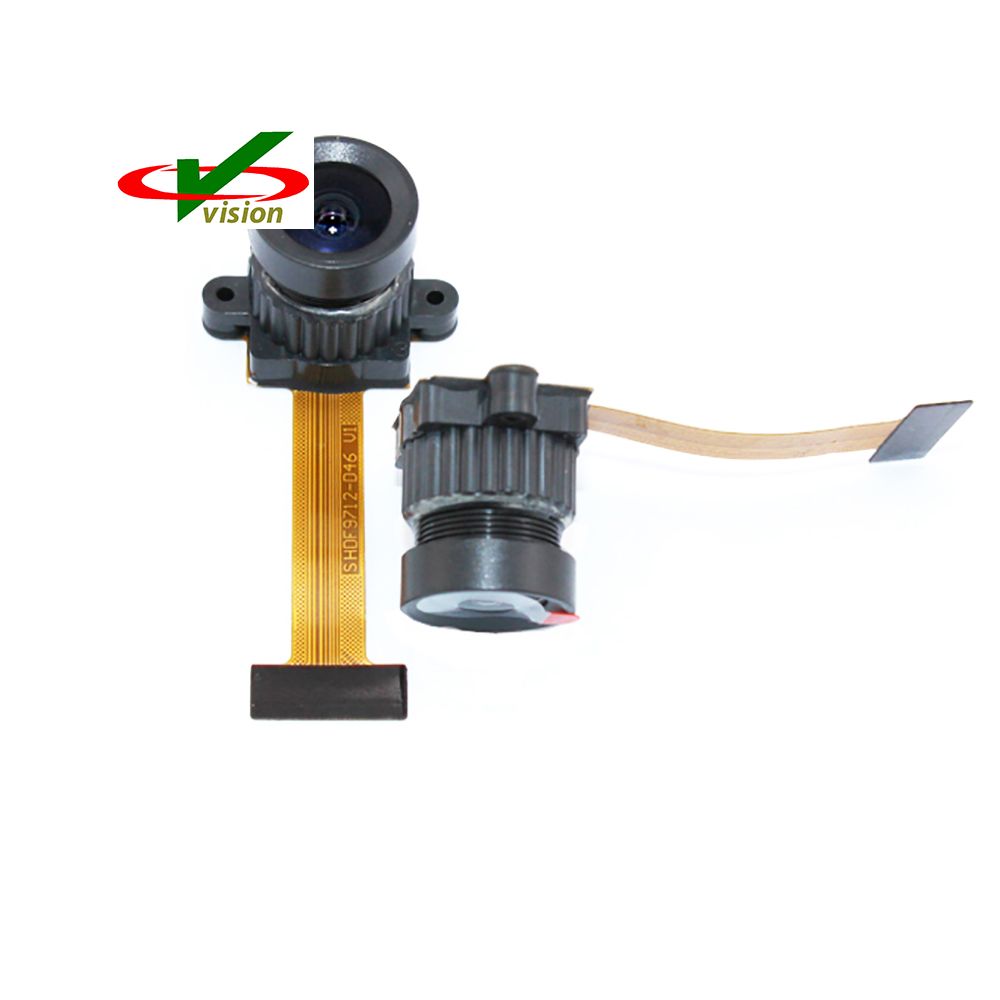

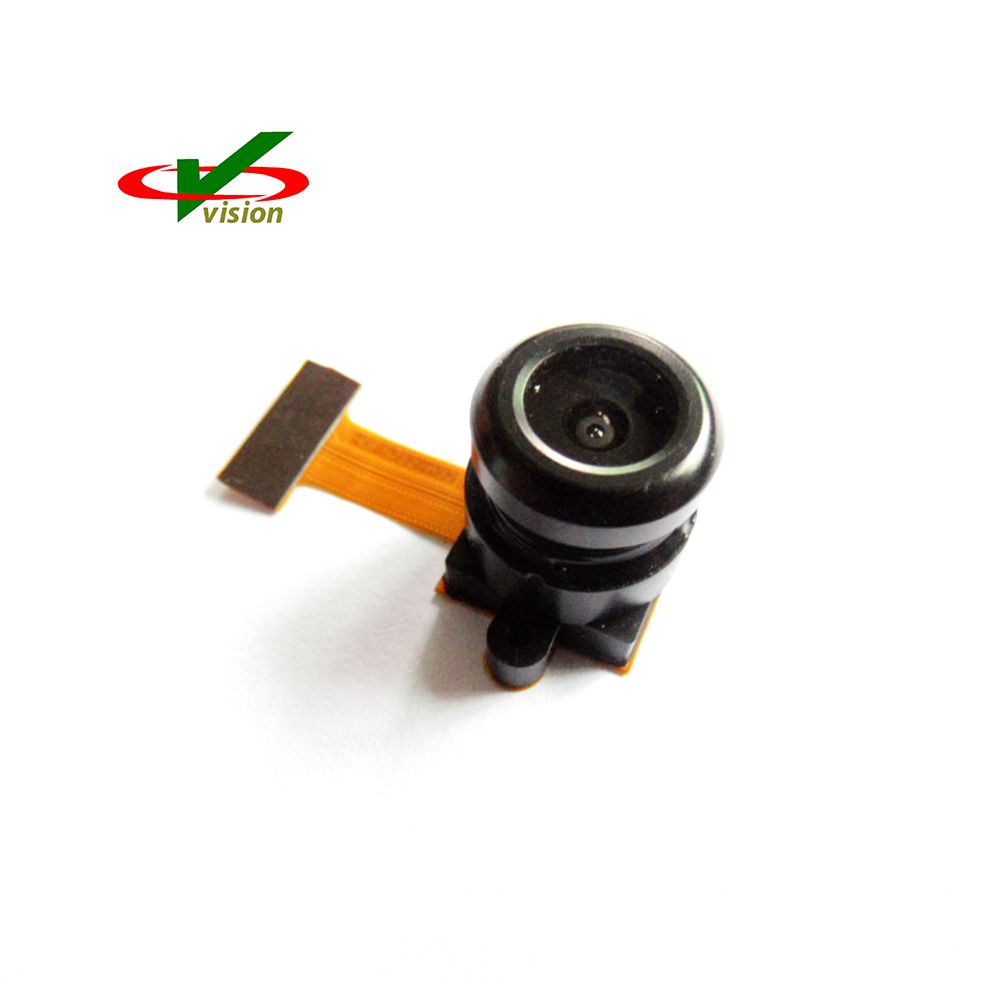

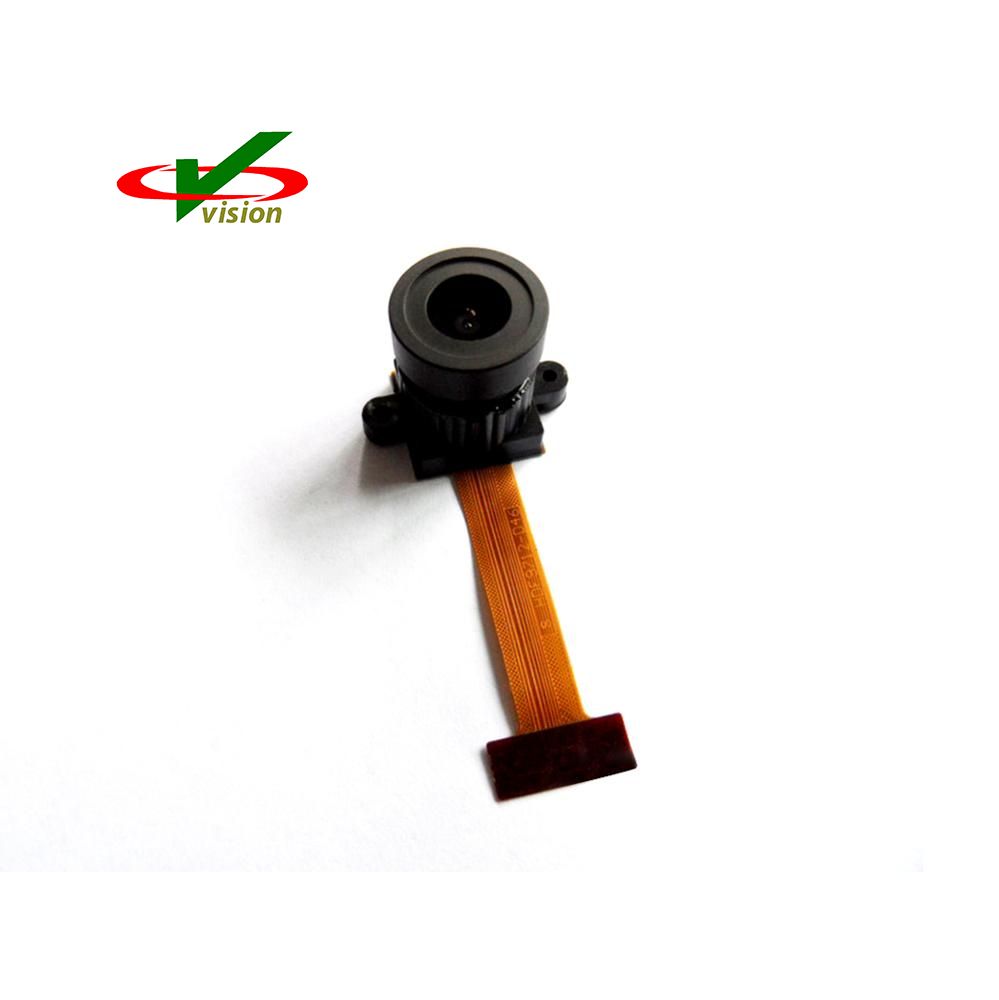

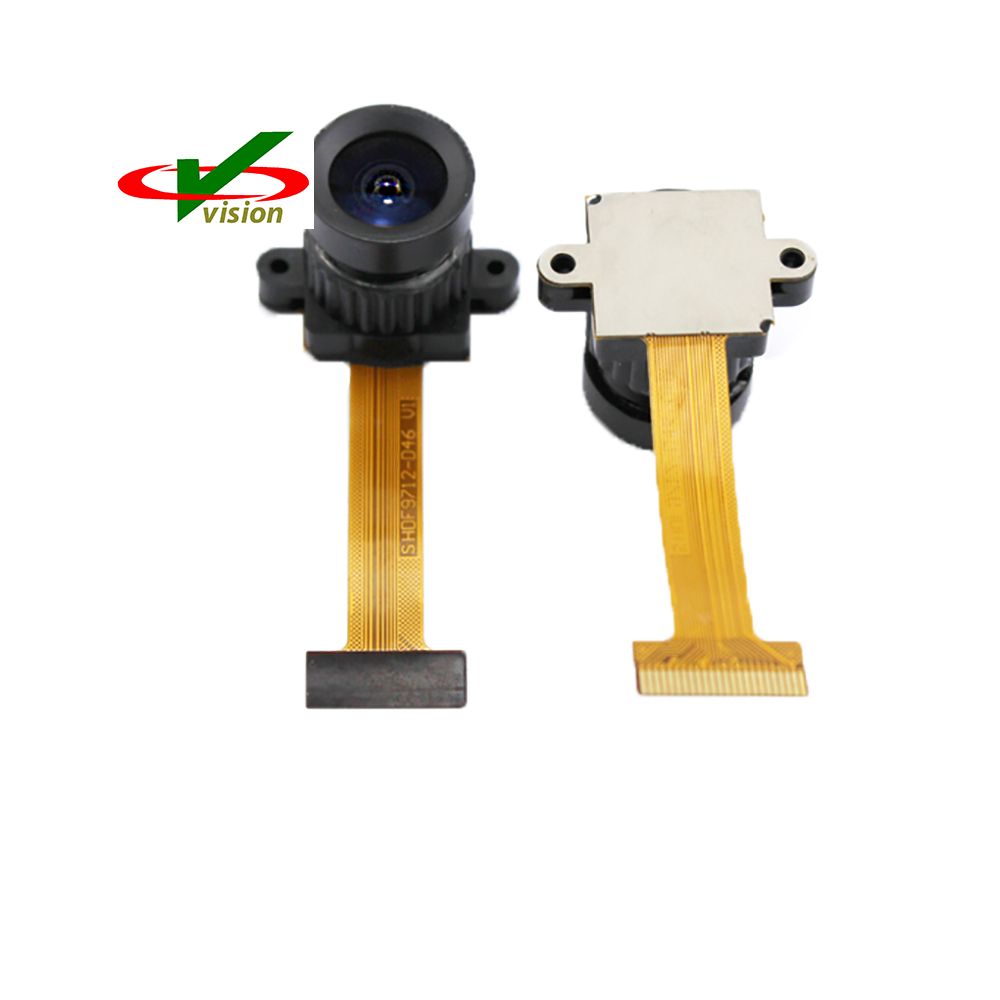

Kamera z modułem CMOS 720p OV9732

Moduł kamery CMOS 720p OV9732 Funkcje modułu kamery

■Obsługa rozmiarów obrazu: pełny rozmiar (1280x720), VGA (640x480), łączenie w grupy 2x2RGB (640x360)

■Obsługa formatów wyjściowych: 10-bitowe wyjście RAW z 1-liniowym MIPI i DVP

■Wbudowana pętla blokady fazowej (PLL)

■ Programowalne elementy sterujące szybkością klatek, odbiciem lustrzanym i odwracaniem, wzmocnieniem/ekspozycją i okienkowaniem

■Obsługa podpróbkowania poziomego i pionowego

■Funkcja trybu niskiego poboru mocy (LPM).

■Zdolność do utrzymywania wartości rejestrów po wyłączeniu oprogramowania

■Standardowy interfejs SCCB

▪Możliwość konfiguracji trójstanowej GPIO i programowalna polaryzacja

■FSIN

■Kontrola jakości obrazu: korekcja defektów pikseli (DPC) i automatyczna kalibracja poziomu czerni (ABLC)

Kluczowe dane techniczne kamery modułu CMOS ODM/OEM 720p OV9732

1. Aktywny rozmiar tablicy: 1280x720

2. Zasilanie:

analogowe: 3,1 ~ 3,45 V (normalnie 3,3 V)

rdzeń: 1,7 ~ 1,9 V (normalnie 1,8 V)

We/Wy: 1,7 ~ 1,9 V (normalnie 1,8 V)

3. Zakres temperatur:

działanie: -30 ℃ do 85 ℃ temperatura złącza

stabilny obraz: temperatura złącza od 0 ℃ do 50 ℃

4. Formaty wyjściowe: 10-bitowy RAW RGB

5. Rozmiar obiektywu: 1/4"

6. Częstotliwość zegara wejściowego: 6 ~ 27 MHz

7. Maksymalna szybkość przesyłania obrazu: pełna rozdzielczość 30 kl./s

8. Migawka: migawka rolowana

9. Rozmiar piksela: 3μm x 3μm

10 Obszar obrazu: 3888μm x 2208μm
